Испытательный стенд предполагает взаимную нагрузку двух электрических машин, соединенных друг с другом механически и электрически.
Особенность метода заключается в том, что одна из машин работает в генераторном режиме и отдает всю вырабатываемую энергию второй машине, которая работает в двигательном режиме. Компенсация потерь, возникающих в замкнутом контуре, обеспечивается за счет энергии, потребляемой из питающей сети.
Такой подход отличается высокой энергоэффективностью и позволяет снизить требования к энергообеспеченности испытательного участка, а в ряде случаев отказаться от установки дополнительных источников мощности и снизить эксплуатационные расходы на электроэнергию. Также предусмотрена возможность регулировки параметров частоты и напряжения источника питания испытуемого электродвигателя.
Русское электротехническое общество изготовило и поставило комплект оборудования, включающий в себя:

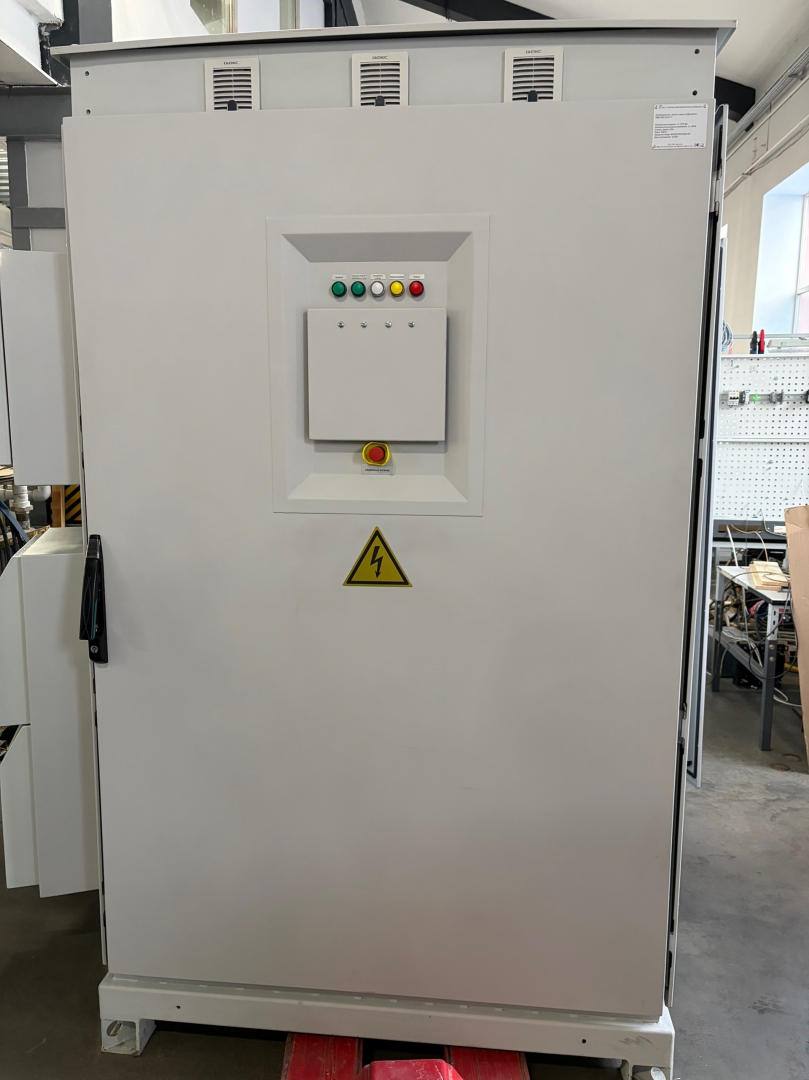

- активный выпрямитель на базе двунаправленного преобразователя серии «Береза» мощностью 600 кВА

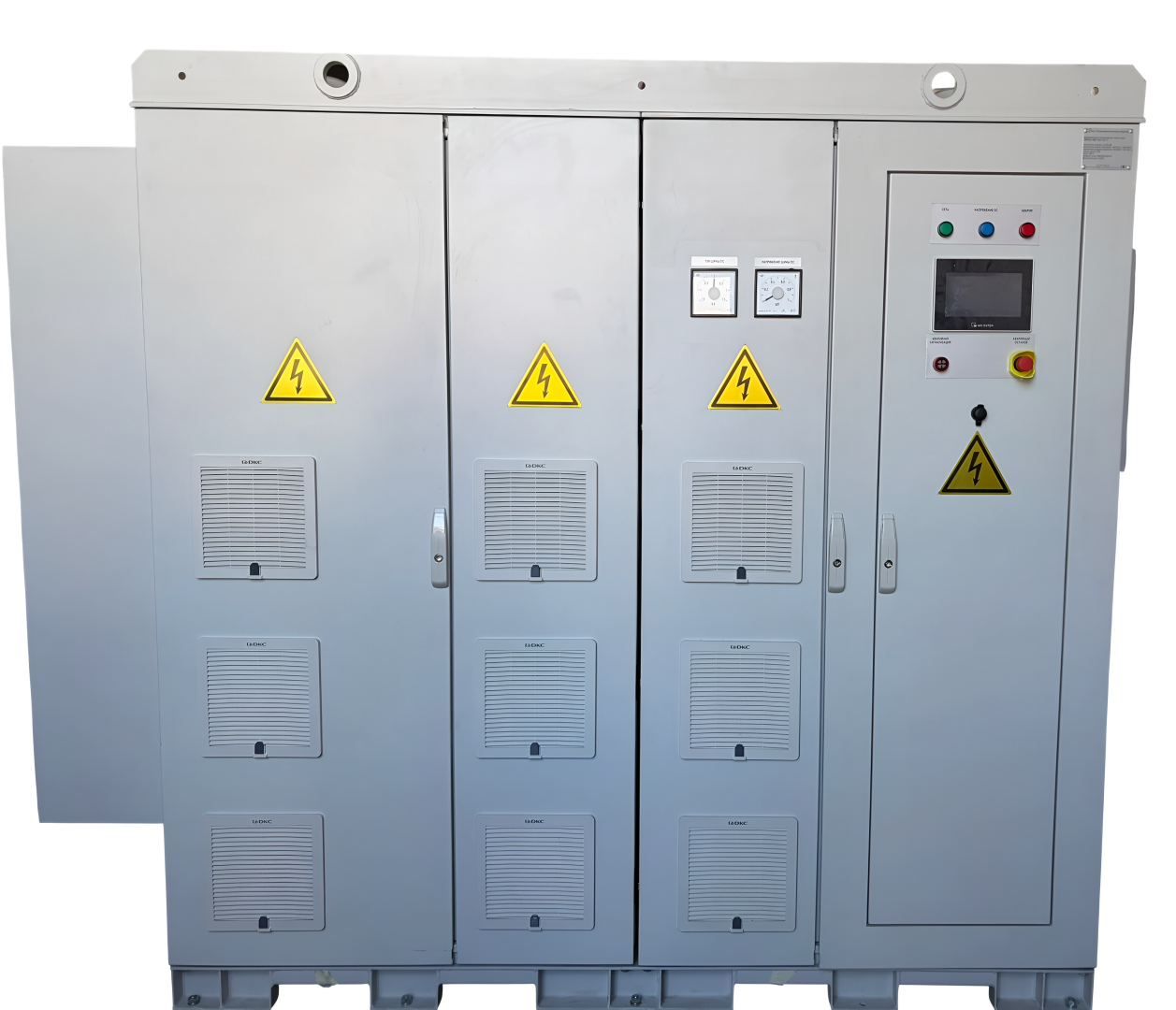

- реверсивный инвертор на базе трехуровневого преобразователя частоты «Подсолнух» мощностью 1370 кВА

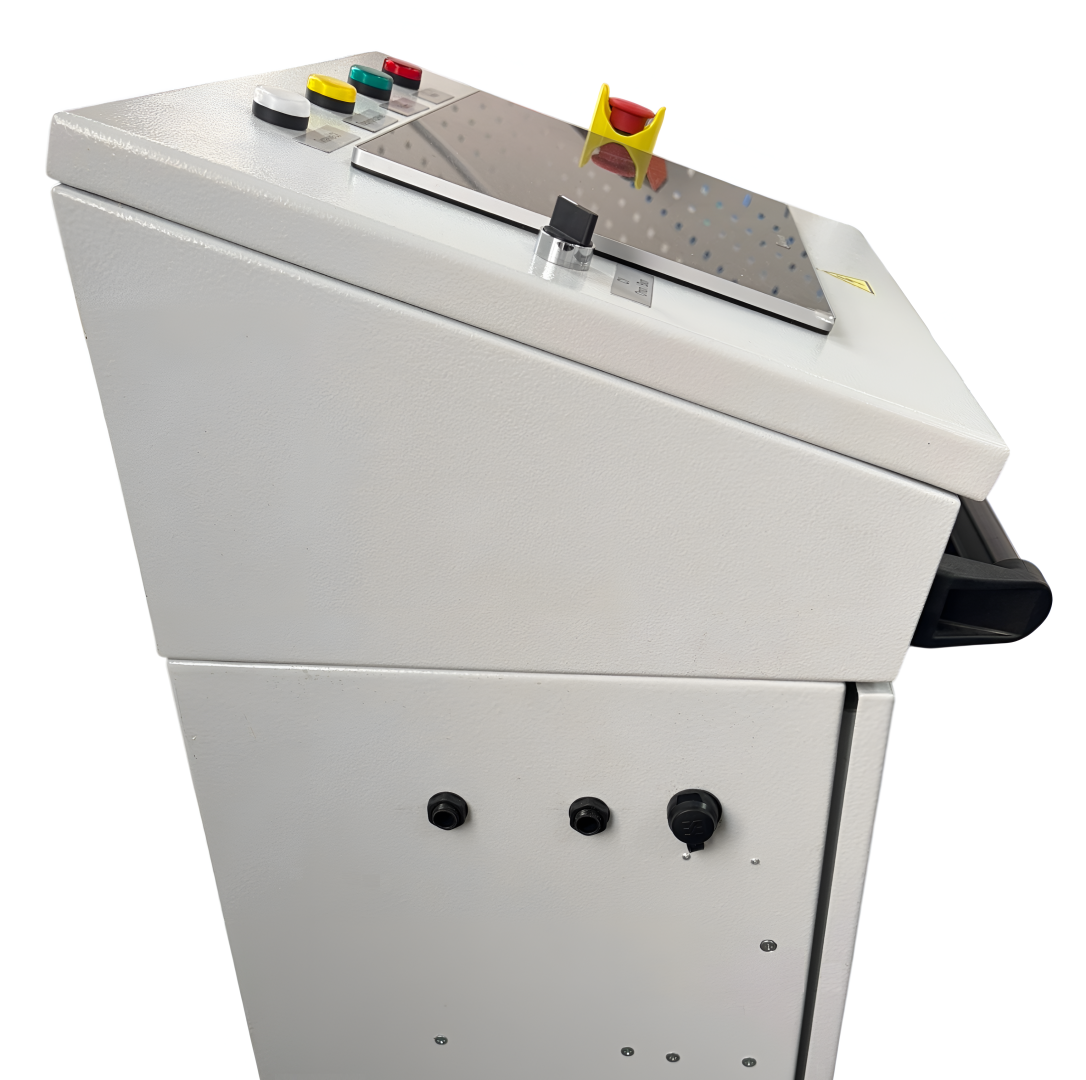

- пульт управления стендом
- трансформатор
