Специалисты лаборатории объясняют, почему ВРК буксира нуждается в постоянном контроле состояния с первого до последнего года эксплуатации. Винто-рулевая колонка — самый нагруженный и самый дорогой в ремонте узел современного буксира, и одновременно тот, состояние которого труднее всего оценить без специальных средств. Вибрационный мониторинг ВРК с диагностикой позволяет отслеживать состояние редуктора, подшипников и движителя в динамике и выявлять зарождающиеся дефекты до того, как они приведут к отказу и дорогостоящему доковому ремонту. Испытательная лаборатория крутильных и линейных колебаний (ИП Зайцев С.А.) выполняет такой мониторинг как для новых буксиров, так и для судов со значительным сроком эксплуатации.

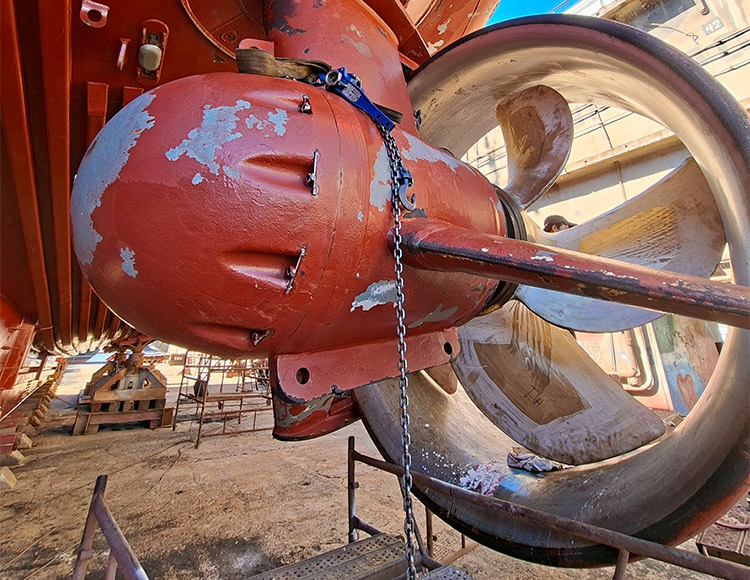

ВРК — это пропульсивный комплекс со сложной кинематикой, где традиционные схемы диагностики роторных машин работают плохо: разнесённые и взаимно перпендикулярные оси вращения создают сложную вибрационную картину. Поэтому диагностика колонки ведётся по узлам. Под контроль попадают: редуктор и коническая передача — дефекты зубчатых зацеплений, износ подшипников вертикального и горизонтального валов; движительный электродвигатель или приводная линия — дисбаланс ротора, несоосность, дефекты в опорах; гребной винт и ступица — кавитационный износ, повреждение лопастей, дефекты подшипников гребного вала; поворотный механизм — износ подшипников поворота, люфты, неисправности управляющего привода. Общий уровень вибрации корпуса колонки оценивается по нормам РМРС и РКО и стандартам серии ИСО 10816 / ИСО 20816.
Ключевое преимущество периодического мониторинга — работа с трендами. Замеры выполняются регулярно, и лаборатория отслеживает не разовое значение, а скорость развития процесса: насколько быстро меняются параметры от замера к замеру. Это даёт раннее обнаружение дефектов; прогноз остаточного ресурса узлов колонки; обоснованное планирование ремонта; и, что важно для буксирной компании, освидетельствование механического оборудования без разборки в рамках Системы Непрерывного Освидетельствования (СНО) классификационного общества — разборка ВРК выполняется только при подтверждённом дефекте, а не по календарю.
Ценность мониторинга различается для двух категорий буксиров, но присутствует в обеих. Для нового буксира регулярные замеры с первых месяцев эксплуатации формируют «отпечаток здоровья» колонки — базовую вибрационную сигнатуру, относительно которой в будущем легко видеть любое отклонение; кроме того, ранний мониторинг выявляет дефекты монтажа и приработки (несоосность, чрезмерный натяг после сборки) в гарантийный период, когда их ещё можно предъявить поставщику. Для возрастного буксира мониторинг решает другую задачу: он позволяет эксплуатировать колонку с выработанным паспортным ресурсом под объективным наблюдением, ловить развитый износ зубчатых зацеплений и подшипников до их обрушения и аргументированно продлевать срок службы узла вместо его превентивной замены.
Особенно это актуально сегодня, когда оригинальный ЗИП и сервис для импортных ВРК в РФ дороги и труднодоступны — каждая необоснованная разборка возрастной колонки несёт риск повредить исправные детали при отсутствии качественных запчастей.
«По состоянию винто-рулевой колонки невозможно давать заключения без периодического наблюдения. Мы смотрим на тренд: на новом буксире фиксируем эталон и ловим дефекты сборки, на возрастном — даём владельцу основания эксплуатировать колонку дальше, а не разбирать её вслепую», — комментирует ИП Зайцев С.А.
Для судовладельца постоянный вибромониторинг ВРК сводится к четырём измеримым выгодам: снижение затрат за счёт отказа от ремонта по календарю и исключения необоснованной разборки; рост безопасности эксплуатации благодаря ранней диагностике критичного движителя; продление остаточного ресурса колонки на возрастных судах; соответствие требованиям РМРС и РКО при освидетельствовании без разборки.
Обсудить программу вибрационного мониторинга винторулевых колонок для вашего буксирного флота можно с Испытательной лабораторией крутильных и линейных колебаний ИП Зайцев С.А.
